Tal vez recordéis que, hace algún tiempo, hablamos de los objetos de composición. Hoy profundizaremos un poco más en uno de ellos: Loft.
Lo veremos con un sencillo ejemplo, que consistirá en crear un volumen similar al del conocido Bird's Nest Stadium:
1- Para empezar trazaremos la elipse que nos servirá de base.
2- Con una línea dibujaremos la primera de las secciones que emplearemos para hacer el Loft.
::: En este caso hemos necesitado 4 vértices; para suavizar la curvatura, seleccionamos los dos intermedios > click derecho > Smooth.
3- Copiamos la curva y desplazamos los dos vértices intermedios para obtener la segunda sección.
4- Seleccionamos la elipse > Create > Geometry > Compound Objects > Loft > Creation Method > Get Shape > seleccionamos la primera de las secciones.
5- Dentro del menú Modify > Loft > Path Parameters > Path > 50 (Percentage).
::: El 50% indica la posición dentro de la elipse en la que se introducirá la sección que seleccionaremos a continuación. Aparecerá indicada sobre la elipse con una pequeña cruz.
Así pues, Pick Shape > volvemos a seleccionar la misma sección de antes.
6- Repetimos la operación para el 25% y el 75% con la otra sección, y éste es el resultado:

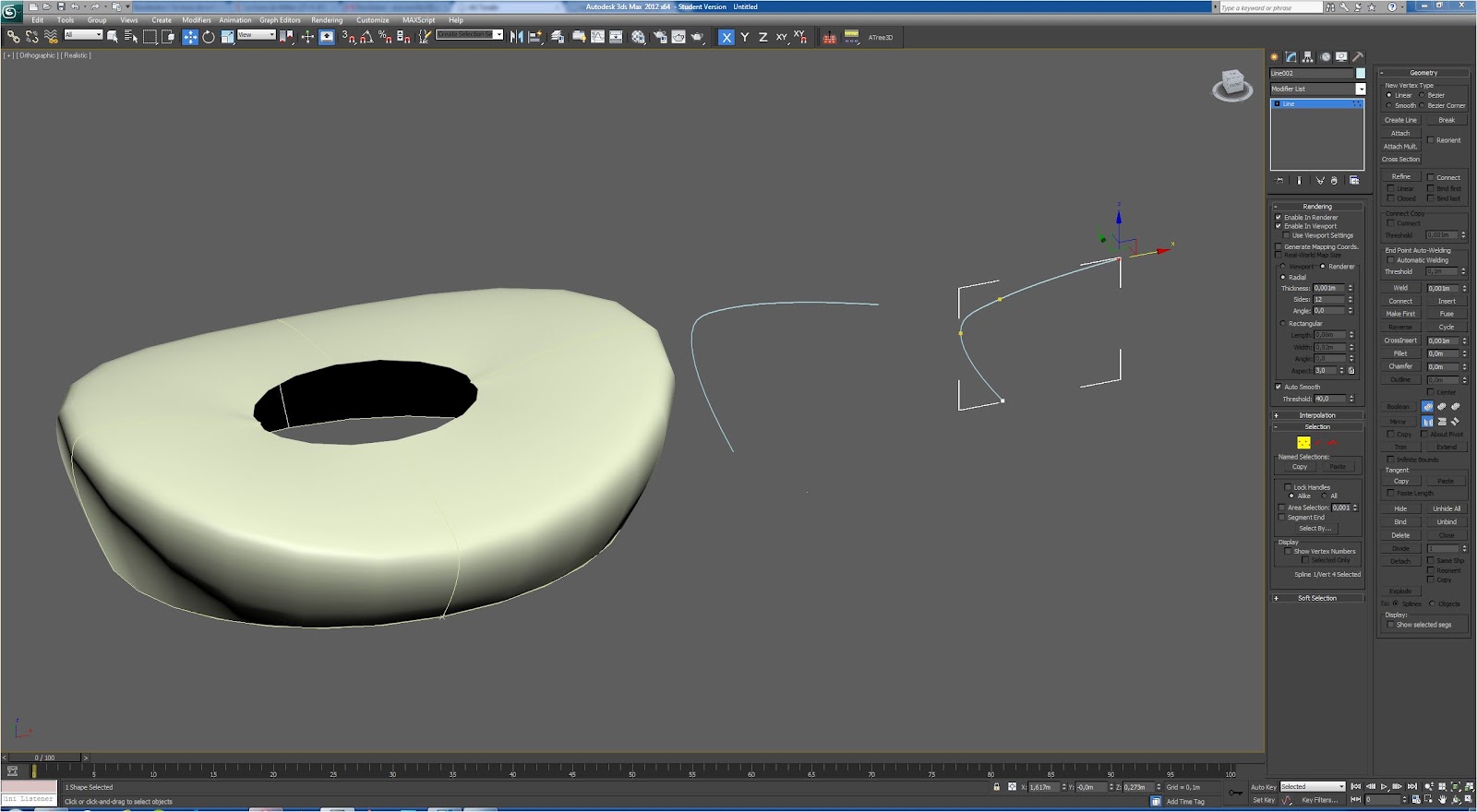

7- Si llegado este punto no nos convence el resultado, podemos modificar las secciones iniciales. En este caso, haremos más grande el vacío central:
::: Para suavizar el volumen ajustaremos las variables Shape Steps y Path Steps como creamos conveniente.
::: Puede ser útil también desactivar la opción Modify > Loft > Skin Parameters > Options > Adaptive Path Steps.
8- ¡Voilà!
